¿Cómo conectar eléctricamente un motor de cancela?
Descubre ahora cómo alimentar y conectar eléctricamente tu motor de cancela a 230V.
¿Cómo conectar eléctricamente tu motorización de cancela?
La conexión eléctrica a 230V
Para funcionar, la motorización de cancela debe estar conectada a la electricidad general de tu casa, directamente a 230V.
Para un rendimiento óptimo, la motorización de cancela debe estar alimentada las 24 horas del día, los 7 días de la semana. Así, podrás activar la apertura de tu portal motorizado en cualquier momento del día. La motorización de cancela se conecta directamente al 230V. Después, será necesario transformar este 230V en 12 o 24V, dependiendo del modelo de motor de cancela.
¿Cómo alimentar una motorización en 12 o 24 V?

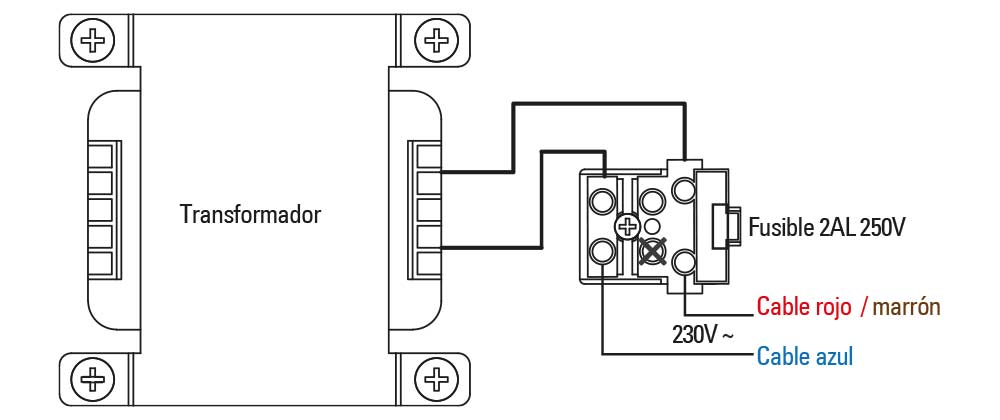

Dependiendo de la tensión de alimentación de los motores (12V o 24V), la motorización incluye un transformador adecuado. Este transformador debe conectarse a la corriente de la red (230V) mediante un conector de fusible (incluido en todas las motorizaciones de SCS Sentinel). Basta con utilizar 2 cables de 1,5 mm² como mínimo para realizar la conexión.
Es recomendable conectar la línea al cuadro eléctrico con un interruptor automático de 10A. No es necesario conectar el cable de tierra a la motorización, ya que el transformador ya cuenta con un aislamiento galvánico entre la corriente de la red y el secundario.
El transformador, como su nombre lo indica, se encarga de transformar el 230V alterno en 12V o 24V alterno para alimentar la placa electrónica de la motorización.
Sin embargo, los motores funcionan con corriente continua: es la tarjeta electrónica la que se encarga de rectificar esta corriente alterna a corriente continua para alimentar los motores.
La tarjeta electrónica es el componente central de la motorización. Una vez alimentada eléctricamente, la placa electrónica distribuye la energía a los diferentes elementos de la motorización: los motores (brazos, cilindros, etc.) y los accesorios (luz intermitente, fotocélulas, etc.).
Si vous ne souhaitez pas tirer des câbles depuis votre maison jusqu’à votre portail, pas de panique : vous pouvez utiliser l’énergie solaire ! SCS Sentinel propose des kits motorisation « ECO ENERGY » avec panneau solaire et batteries rechargeables.
Ces kits motorisation alimentés par l’énergie solaire sont à la fois économiques et écologiques. Il faut toutefois placer obligatoirement le panneau solaire à un endroit très bien exposé au soleil pour un fonctionnement optimal.
Composé d’un panneau solaire 12/24V, de deux batteries rechargeables et d’un régulateur, le kit motorisation solaire permet de se dispenser de tout câblage et de fonctionner en parfaite autonomie.
Le panneau emmagasine l’énergie solaire pour la redistribuer aux batteries rechargeables. Ces dernières alimentent la motorisation les moteurs en électricité.
